Магнитометр Актаком АТЕ-8702
Цена – 28 710 ₽
Рассчет доставки
Выберите курьерскую службу и рассчитайте стоимость доставки товара
Краткие характеристики
Измеритель магнитной индукции АТЕ-8702 предназначен для измерения параметров магнитных полей в промышленности, материаловедении, электротехнике, а также в лабораторных исследованиях. АТЕ-8702 имеет возможность проводить измерения постоянных и переменных (частота 50 Гц/60 Гц) магнитных полей.
Основные характеристики- Микропроцессорное управление
- Сенсор – датчик Холла с автоматической температурной компенсацией
- Дисплей 4-х разрядный жидкокристаллический с подсветкой, размер 52х38 мм
- Единицы измерения: мТл, Гс
- Индикатор N-поля и S-поля
- Фиксация текущего, максимального и максимального среднего значения
- Установка нулевого значения (для DC поля)
- последовательный интерфейс RS232 с возможностью подключения к ПК через порт USB с помощью преобразователя интерфейса АКТАКОМ АСЕ-1025 и широкой программной обработкой данных с помощью программ Aktakom ATE Easy Monitor (ATEEM) и Aktakom Data Logger Monitor (ADLM-W) на ПК с использованием ОС Windows или AKTAKOM Smart Data Monitor (ASDM) и Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android.
- Автоотключение
- Питание 9 В (батарея типа 6F22 или "Крона")
- Ток потребления: 20,5 мА (DC)
- Габаритные размеры: базовый блок 200х68х30 мм, датчик 198х25х19 мм
- Масса 270 г
Данный прибор совместно с преобразователем интерфейсов АКТАКОМ АСЕ-1025 и программным обеспечением Aktakom ATE Easy Monitor (ATEEM) или Aktakom Data Logger Monitor (ADLM-W) на ПК (ОС Windows), и AKTAKOM Smart Data Monitor (ASDM) или Aktakom Smart Data Logger (ASDL) для планшетов и мобильных устройств с ОС Android, реализует автоматизированные измерения параметров магнитных полей и разнообразную математическую обработку и сохранение результатов измерений.
Тип поля Дипазоны измерения Разрешение Погрешность измерения DC (постоянное поле) 300.00 мТл
3000.0 Гс0.01 мТл
0.1 Гс±(5%+10 е.м.р.) 3000.0 мТл
30000 Гс0.1 мТл
1 ГсАС (переменное поле) 150.00 мТл
1500.0 Гс0.01 мТл
0.1 Гс±(5%+20 е.м.р.) 1500.0 мТл
15000 Гс0.1 мТл
1 Гс- Частота измеряемого переменного магнитного поля 50 Гц/60 Гц
- Частота опроса 1 раз в секунду
- Прибор
- Датчик
- Футляр для переноски
- Руководство пользователя
- Программное обеспечение ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Дополнительная комплектация- Преобразователь интерфейсов USB-RS232 (TTL) Актаком АСЕ-1025
- Комплект регистрации данных Актаком АМЕ-1025 (состоит из преобразователя интерфейсов Актаком АСЕ-1025 и программного обеспечения AKTAKOM Data Logger Monitor-W)
- Программное обеспечение ADLM-W Aktakom Data Logger Monitor Программное обеспечение
Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте www.aktakom.ru в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
Для загрузки программного обеспечения нажмите кнопку «Загрузить» или перейдите в раздел «Техническая поддержка» -> «Файлы для Вашего прибора АКТАКОМ», затем авторизуйтесь, указав свой логин и пароль. Если Вы ранее не регистрировались на сайте www.aktakom.ru, пройдите по ссылке «Зарегистрироваться» и укажите все необходимые данные.
В случае утраты программного обеспечения его загрузка осуществляется за дополнительную плату. Программное обеспечение может быть поставлено на физическом носителе (компакт-диске). Запись программного обеспечения на носитель (компакт-диск) и его доставка осуществляются за дополнительную плату.
Описание органов управления магнитометра АТE-8702Вопросы и ответы

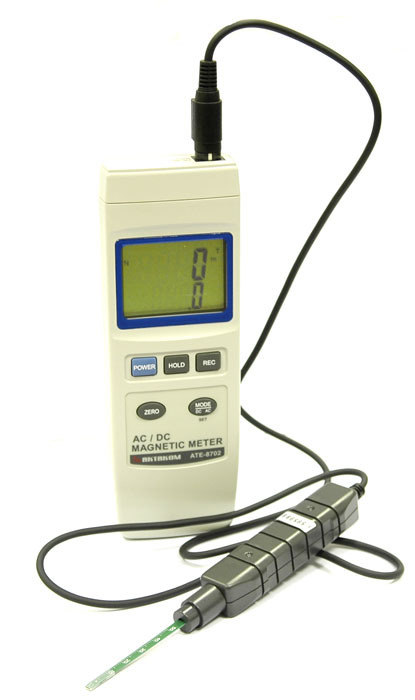

УвеличитьАТЕ-8702 Магнитометр - вид спереди
УвеличитьАТЕ-8702 Магнитометр - комплектация
УвеличитьАТЕ-8702 Магнитометр - вид сзади
УвеличитьАТЕ-8702 Магнитометр - вид сбоку
УвеличитьАТЕ-8702 Магнитометр - вид сверху
УвеличитьАТЕ-8702 Магнитометр - вид щупа
УвеличитьАТЕ-8702 Магнитометр - пазмеры щупа - Какие материалы для данного прибора доступны на сайте АКТАКОМ?
- Как произвести измерения в постоянном и переменном магнитном поле с помощью измерителя магнитной индукции АТЕ-8702?
- Как удержать показания при работе с измерителем магнитной индукции АТЕ-8702?
- Как записать максимальное и минимальное значения при работе с измерителем магнитной индукции АТЕ-8702?
- Как включить и выключить функцию автоотключения у измерителя магнитной индукции АТЕ-8702?
- Как восстановить заводские установки при работе с измерителем магнитной индукции АТЕ-8702?
- Как на android-устройстве использовать прибор без Bluetooth-интерфейса?
- ADLM-W Aktakom Data Logger Monitor Программное обеспечение
Версия: 1.0.1.3 Дата изменения: 01.08.2019 - ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечение
Версия: 1.0.0.6 Дата изменения: 24.05.2019 - АТЕ-8702 руководство по эксплуатации
Редакция: 170414 Дата изменения: 24.05.2019 - Включите прибор кнопкой включения POWER. После самотестирования прибора (около 2-х секунд) на дисплее прибора загорятся цифровые значения и индикаторы режимов. Если в верхнем левом углу дисплея отображаются символы «N» (соответствует северному полюсу) или «S» (соответствует южному полюсу), то прибор находится в режиме измерения по постоянному току. Если в нижнем правом углу дисплея отображаются символы «AC», то прибор находится в режиме измерения по переменному току. Символы «N» или «S» при этом не отображаются.
- Последовательным нажатием кнопки MODE AC/DC выберите режим измерения по постоянному или переменному току, а также разрешение при измерении. Последовательность изменения на дисплее отображено на рисунке ниже:
a1 – режим измерения в постоянном поле DC в миллитеслах с разрешением 0,1 мТл
b1 – режим измерения в постоянном поле DC в миллитеслах с разрешением 0,01 мТл
c1 – режим измерения в переменном поле AC в миллитеслах с разрешением 0,1 мТл
d1 – режим измерения в переменном поле AC в миллитеслах с разрешением 0,01 мТл
a2 – режим измерения в постоянном поле DC в гауссах с разрешением 1 Гс
b2 – режим измерения в постоянном поле DC в гауссах с разрешением 0,1 Гс
c2 – режим измерения в переменном поле AC в гауссах с разрешением 1 Гс
d2 – режим измерения в переменном поле AC в гауссах с разрешением 0,1 Гс - Для смены единиц измерения необходимо перейти в расширенное меню установок. Для этого нажмите и удержите в течение 2-х секунд MODE AC/DC. Далее последовательным нажатием кнопки MODE AC/DC добейтесь, чтобы на нижнем индикаторе отобразились символы «UNIT». Однократно нажмите кнопку REC и на верхнем индикаторе появится символ «t» если установленной единицы измерения "миллитесла" или символ «G» если установленной единицы измерения "гаусс". Смена единицы измерения производится нажатием кнопки MODE AC/DC. Подтвердите выбор нажатием кнопки REC.
- Подождите около 3-х секунд (не нажимая кнопки) и прибор вернется в режим измерения.
- Снимите с сенсорной головки датчика защитный колпачок. Коснитесь тестируемого материала сенсорной головкой.
- Измеренные данные отобразятся на индикаторах. На верхнем индикаторе отображаются старшие разряды измеренного значения, а на нижнем – младший разряд.
- Во время проведения измерения нажмите кнопку REC. В верхней строке дисплея отобразится надпись «REC», которая индицирует включенный режим записи.
- Для просмотра максимального или минимального значения, зафиксированного во время включенного режима записи, нажимайте кнопку REC. В верхней строке дисплея отобразится надпись «МАХ» или «МIN», а на дисплее отобразится максимальное или минимальное зафиксированное значение.
- Для сброса зафиксированных минимальных и максимальных значений нажмите кнопку HOLD. Прибор перейдет обратно, в режим записи и в верхней строке останется надпись «REC».
- Для выхода из режима записи нажмите кнопку REC и удерживайте ее в течение 2-х секунд. Надпись «REC» пропадет из верхней строки дисплея, и прибор перейдет в режим измерения.
Примечание. Когда производятся измерения в постоянном поле DC и выполняется функция записи – невозможно выполнить смену полюсов «N» на «S» и наоборот, т.е. можно выполнять измерения только с одним полюсом - Нажмите кнопку AC/DC и удерживайте ее около 2-х секунд. На дисплее отобразится надпись «P OFF».
- Кнопками UNIT/ZERO или AC/DC выберите значение на дисплее «1» (автоотключение включено) или «0» (автоотключение выключено). Для подтверждения выбранного значения «1» или «0» нажмите кнопку REC, для отказа от подтверждения – HOLD.
- Компьютер должен иметь физическую возможность работать в режиме USB-хоста. Проверьте технические спецификации, чтобы убедиться, что этот режим доступен для вашего устройства.
- Установленная на компьютере ОС Android должна также иметь поддержку функций USB-хост. Убедитесь, что версия вашей операционной системы не ниже Android 4 (API Level: 14). Узнать версию android своего устройства можно зайдя в настройки, меню "Об устройстве"
- Настройки Android должны разрешать приложениям использовать функции API USB-хоста. Некоторые производители устройств на Android по умолчанию не дают таких разрешений (как правило, это специализированные Android устройства — игровые приставки, приставки к ТВ и т.п.). Для проверки данных функций (функции разрешены или запрещены) на компьютере с Android можно, например, воспользоваться бесплатной утилитой «USB Host Diagnostics», доступной на Google Play.
| Для этого прибора после его регистрации на сайте АКТАКОМ с указанием серийного номера доступно для загрузки/прочтения:Программное обеспечение |
| Наверх |
| Во время проведения измерения нажмите кнопку HOLD. Последнее измеренное значение будет зафиксировано на дисплее, а в верхней строке отобразится надпись «HOLD». Для выхода из режима удержания показания повторно нажмите кнопку HOLD. Прибор перейдет, обратно, в режим измерения и надпись «HOLD» исчезнет с дисплея. Наверх |
| Наверх |
| Наверх |
| При возникновении системных ошибок, сбоев или если прибор перестал реагировать на нажатие кнопок можно провести перезагрузки и восстановление заводских установок. При включенном приборе, острым предметом нажмите кнопку сброса Reset. Все ранее установленные значения сбросятся, заводские установки восстановятся. Наверх |
Приборы AKTAKOM серии АТТ/АТЕ обладают интерфейсом RS-232 для взаимодействия с другими устройствами, в то время как большинство планшетных ПК имеют интерфейс USB, по этой причине для подключения прибора к планшету потребуется Преобразователь интерфейсов USB – RS-232 AKTAKOM АСЕ-1025 / АСЕ-1026 и адаптер OTG Пример подключения представлен на иллюстрации: Требования к Android для работы с USB-устройствами Для того, чтобы ваш компьютер (планшет, смартфон) на базе ОС Android мог работать с подключаемыми к нему приборами с интерфейсом USB, он должен отвечать трём требованиям:
Эта утилита также может в некоторых случаях установить в системе нужные разрешения. Найдите «USB Host Diagnostics» в установленных приложениях и запустите его. Диагностика функций USB Host кнопкой «Start Diagnostics» По окончании процесса диагностики утилита выдаст информацию о Вашем мобильном устройстве. Далее необходимо установить программное обеспечение AKTAKOM Smart Data Monitor (ASDM) бесплатное и Aktakom Smart Data Logger (ASDL) платное. Программное обеспечение доступно для установки на GooglePlay После подключения прибора и разрешения приложению взаимодействовать с usb-портом планшета приложение начнет автоматически обрабатывать данные, получаемые с прибора. Реализовано «Горячее» подключение канала при считывании данных, однако горячее подключение прибора не поддерживается, по этой причине соединение всех компонентов с планшетным ПК необходимо производить до запуска ПО. Наверх |
Программное обеспечениеПрограммное обеспечение может быть загружено после регистрации прибора с указанием его серийного (заводского) номера.
| ADLM-W Aktakom Data Logger Monitor Программное обеспечениеПрограммное обеспечение ADLM-w предназначено для считывания данных из приборов AKTAKOM серий АТТ, АТЕ, сбора данных измерений, их обработки, отображения и сохранения на компьютере. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026Версия: 1.0.1.3 Дата изменения: 01.08.2019Данное программное обеспечение включено в дополнительную комплектацию и может быть загружено с сайта после покупки этого программного обеспечения. | Загрузить |
| ATEE Monitor Aktakom ATE Easy Monitor Программное обеспечениеПрограммное обеспечение AKTAKOM ATE Easy Monitor обеспечивает числовую индикацию измерений по 4 каналам, и запись данных в файл в формате CSV. Для соединения с прибором обязательно требуется преобразователь интерфейсов USB-RS232 АСЕ-1025/АСЕ-1026.Версия: 1.0.0.6 Дата изменения: 24.05.2019Данное программное обеспечение включено в стандартную комплектацию и может быть загружено с сайта без дополнительной оплаты. | Загрузить |
¹Дату окончания срока тех. поддержки Вашего прибора можно узнать в разделе Файлы для Вашего прибора АКТАКОМ.
Документация| АТЕ-8702 руководство по эксплуатацииРедакция: 170414 Дата изменения: 24.05.2019 | Читать У Вас уже есть этот прибор? Да Нет | 1. Вы можете ознакомиться с документацией в режиме чтения после приобретения прибора и его регистрации на сайте www.aktakom.ru с указанием его серийного номера. 2. Вы также можете ознакомиться с руководством по эксплуатации в режиме чтения и до приобретения прибора. Для этого необходим специальный идентификатор, который можно получить, заполнив заявку на сайте АКТАКОМ или сделав запрос в online-консультанте нашего сайта* с указанием модели прибора, которая Вас интересует. Срок действия идентификатора для чтения руководства по эксплуатации ограничен, но может быть продлён по Вашему запросу. 3. Если у Вас есть технические вопросы по характеристикам или возможности применения данного оборудования до его приобретения просим обратиться к консультантам поставщиков оборудования АКТАКОМ. 4. Бумажная версия руководства по эксплуатации (РЭ) выдается вместе с приобретённым оборудованием. В случае утери бумажной версии Вы можете бесплатно читать руководство по эксплуатации на сайте www.aktakom.ru (после регистрации прибора с указанием его серийного номера) или получить бумажную копию за дополнительную плату. * в рабочее время по рабочим дням |
Сервис "Абсолютная погрешность измерения" позволяет оценить точность измерения с учетом неопределенности (погрешности) в абсолютном значении. Это важно, если вы проводите измерения на краю диапазона, когда значение погрешности вносит большой вклад в величину, отображаемую на дисплее прибора.
Для получения диапазона значений достаточно ввести оценку измеряемой величины в поле Значение и увидеть диапазон возможных значений с учетом всех нормированных погрешностей.
Обратите внимание: разделителем целой и дробной части является точка.
Распечатать таблицы с указанием калибруемых значений (точек)
| Серийный номер: | |
| Примечание: |
| 300 мТл | 0.01 мТл | ±(5%+10 е.м.р.) | ±15.0995 мТл | мТл | ||
| 3000 Гс | 0.1 Гс | ±(5%+10 е.м.р.) | ±150.995 Гс | Гс | ||
| 3000 мТл | 0.1 мТл | ±(5%+10 е.м.р.) | ±150.995 мТл | мТл | ||
| 30000 Гс | 1 Гс | ±(5%+10 е.м.р.) | ±1509.95 Гс | Гс |
Показать/скрыть таблицу с указанием калибруемых значений (точек)
| 300 мТл | 0.01 мТл | ±(5%+10 е.м.р.) | ±15.0995 мТл | 28.4 мТл | 30 мТл (10% диапазона) | 31.6 мТл | ДаНет | |
| 142.4 мТл | 150 мТл (50% диапазона) | 157.6 мТл | ||||||
| 256.4 мТл | 270 мТл (90% диапазона) | 283.6 мТл | ||||||
| 3000 Гс | 0.1 Гс | ±(5%+10 е.м.р.) | ±150.995 Гс | 284 Гс | 300 Гс (10% диапазона) | 316 Гс | ДаНет | |
| 1424 Гс | 1500 Гс (50% диапазона) | 1576 Гс | ||||||
| 2564 Гс | 2700 Гс (90% диапазона) | 2836 Гс | ||||||
| 3000 мТл | 0.1 мТл | ±(5%+10 е.м.р.) | ±150.995 мТл | 284 мТл | 300 мТл (10% диапазона) | 316 мТл | ДаНет | |
| 1424 мТл | 1500 мТл (50% диапазона) | 1576 мТл | ||||||
| 2564 мТл | 2700 мТл (90% диапазона) | 2836 мТл | ||||||
| 30000 Гс | 1 Гс | ±(5%+10 е.м.р.) | ±1509.95 Гс | 2840 Гс | 3000 Гс (10% диапазона) | 3160 Гс | ДаНет | |
| 14240 Гс | 15000 Гс (50% диапазона) | 15760 Гс | ||||||
| 25640 Гс | 27000 Гс (90% диапазона) | 28360 Гс |
| 150 мТл | 0.01 мТл | ±(5%+20 е.м.р.) | ±7.6995 мТл | мТл | ||
| 1500 Гс | 0.1 Гс | ±(5%+20 е.м.р.) | ±76.995 Гс | Гс | ||
| 1500 мТл | 0.1 мТл | ±(5%+20 е.м.р.) | ±76.995 мТл | мТл | ||
| 15000 Гс | 1 Гс | ±(5%+20 е.м.р.) | ±769.95 Гс | Гс |
Показать/скрыть таблицу с указанием калибруемых значений (точек)
| 150 мТл | 0.01 мТл | ±(5%+20 е.м.р.) | ±7.6995 мТл | 14.05 мТл | 15 мТл (10% диапазона) | 15.95 мТл | ДаНет | |
| 71.05 мТл | 75 мТл (50% диапазона) | 78.95 мТл | ||||||
| 128.05 мТл | 135 мТл (90% диапазона) | 141.95 мТл | ||||||
| 1500 Гс | 0.1 Гс | ±(5%+20 е.м.р.) | ±76.995 Гс | 140.5 Гс | 150 Гс (10% диапазона) | 159.5 Гс | ДаНет | |
| 710.5 Гс | 750 Гс (50% диапазона) | 789.5 Гс | ||||||
| 1280.5 Гс | 1350 Гс (90% диапазона) | 1419.5 Гс | ||||||
| 1500 мТл | 0.1 мТл | ±(5%+20 е.м.р.) | ±76.995 мТл | 140.5 мТл | 150 мТл (10% диапазона) | 159.5 мТл | ДаНет | |
| 710.5 мТл | 750 мТл (50% диапазона) | 789.5 мТл | ||||||
| 1280.5 мТл | 1350 мТл (90% диапазона) | 1419.5 мТл | ||||||
| 15000 Гс | 1 Гс | ±(5%+20 е.м.р.) | ±769.95 Гс | 1405 Гс | 1500 Гс (10% диапазона) | 1595 Гс | ДаНет | |
| 7105 Гс | 7500 Гс (50% диапазона) | 7895 Гс | ||||||
| 12805 Гс | 13500 Гс (90% диапазона) | 14195 Гс |
